公司新聞
應用實例丨技術賦能顯示視界！慕藤光激光對焦與圖像對焦技術在顯示面板修復檢測的應用
發布時間：2025-05-08 18:16:31 訪問數：290



Preface


全球顯示面板產業規模在極速擴大，目前主流的平面顯示技術主要包括LCD（液晶顯示技術）、OLED（有機發光二極管顯示技術）、QLED（量子點發光二極管）、Mini LED（微小發光二極管顯示技術）以及Micro LED（微米發光二極管顯示技術）。

顯示平板的制造流程較為復雜，可分為Array制程、Cell制程及Module制程三大階段，復雜的工藝過程中不可避免地產生各種表面缺陷，包括灰塵、臟污、劃痕等，這些缺陷的存在可能對顯示面板的功能和外觀造成影響。


面板邊緣缺陷明暗場檢測




檢測需求




檢測需求：對面板的芯片和基板封裝后進行邊緣缺陷檢測

對焦精度：＜1μm

跟焦速度：＜30ms

檢測方式：線激光對焦光學系統明暗場檢測




檢測原理




通過環形光源的明暗場照明方式，明場照明模式，通過垂直均勻光照呈現樣本形態，檢測面板外觀良好；通過暗場照明方式激發散射光成像，顯著增強樣品微小顆粒與表面細節對比度，適用于裂紋、劃痕等缺陷。




圖：慕藤光紅外對焦成像解決方案原理



視覺方案




線激光對焦傳感器：MLAF-7V

物鏡：5X物鏡

相機：彩色相機

光源：明暗場環形光源

掃描速度：120mm/s


圖：慕藤光激光自動對焦明暗場解決方案-面板邊緣缺陷檢測應用



圖片

檢測效果

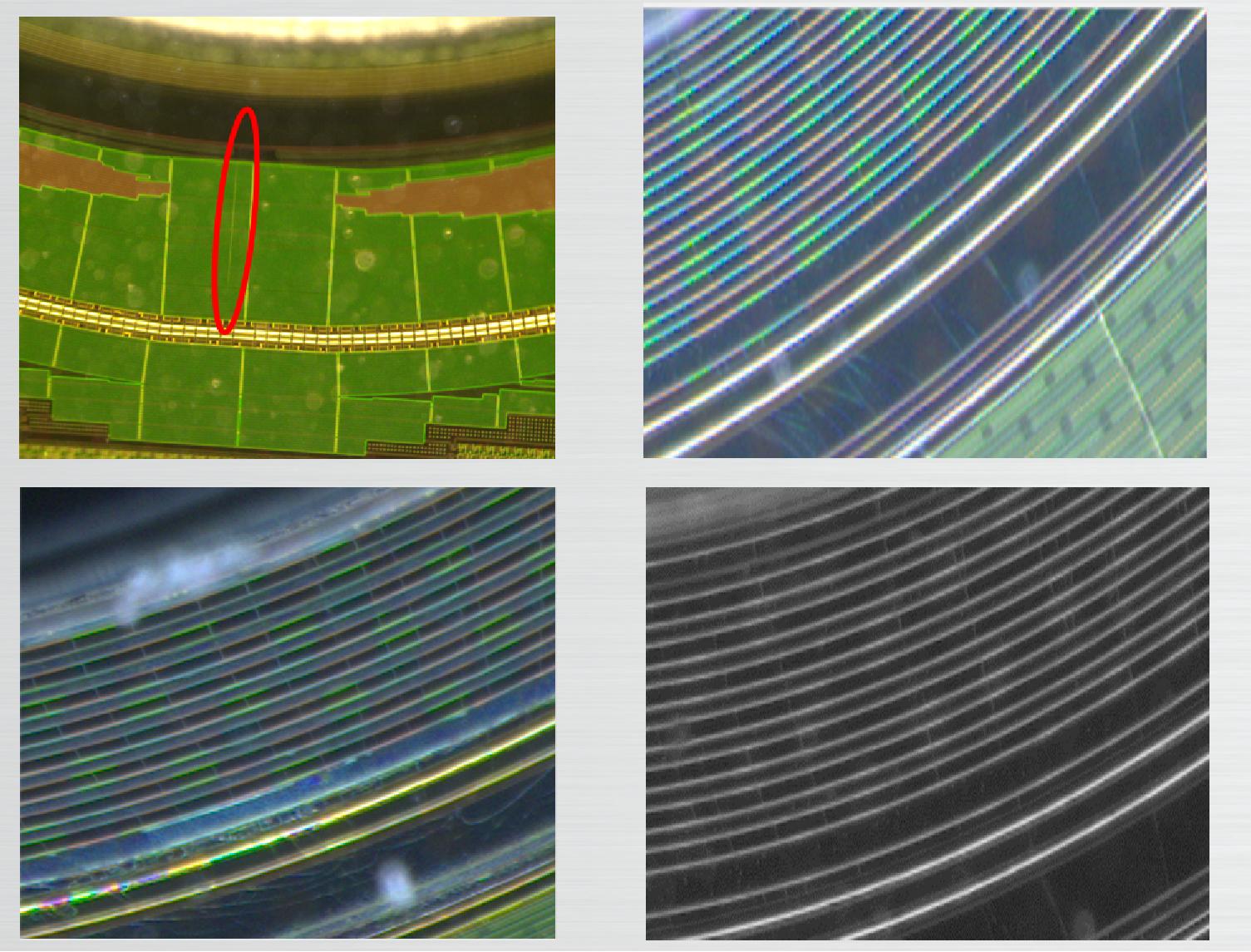

圖：面板邊緣外弧-暗場檢測測效果圖




圖：面板孔區裂痕-明場檢測效果圖





Mini LED芯片缺陷檢測





檢測需求




檢測需求：識別并檢測缺陷的Mini LED芯片

樣品：Mini LED芯片

離焦距離：100-200um

對焦時間：1-1.5s




檢測原理




慕藤光圖像對焦檢測是建立在圖像AI算法模式上的調焦方法，能夠?qū)︾R頭與傳感器采集的圖像進行實時分析和處理，進而控制運動軸進行移動完成聚焦，覆蓋±150um至±1mm大搜索范圍，實現大范圍內的快速對焦檢測。

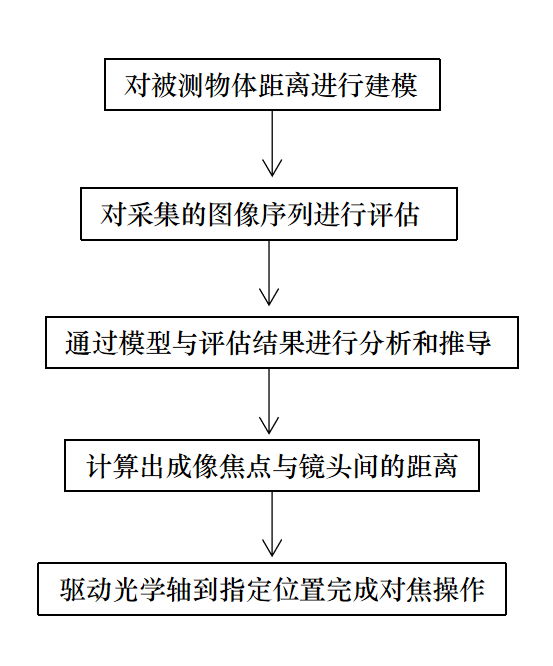

圖：慕藤光圖像對焦檢測原理




視覺方案




相機：CameraLink工業相機

鏡頭：MF200-C-S

物鏡：MA-10F (20X)

圖像對焦傳感器：MIAF-500

光源：MV-IW

圖像格式：2432*2048





圖片

檢測效果

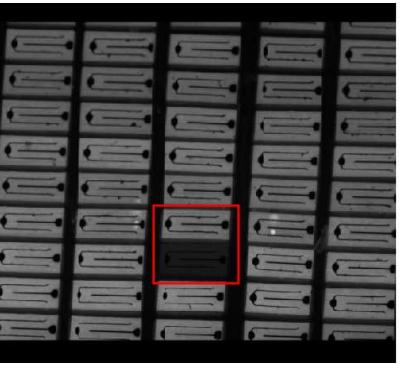

圖：Mini LED晶圓缺陷芯片檢測





OLED柔性面板均勻度修復檢測




檢測需求




OLED柔性面板生產中，屏幕高度不一致時需要對焦




檢測原理




針對面板屏幕高度存在差異的情況，依據圖像對焦原理中對物體距離建模及成像焦點計算機制，慕藤光圖像對焦傳感器MIAF-500可在1-2s內對傳感器采集的圖像進行實時分析，快速響應，解決±150um范圍的精準調節對焦，進而精準檢測屏幕顯示均勻度。





視覺方案



圖片

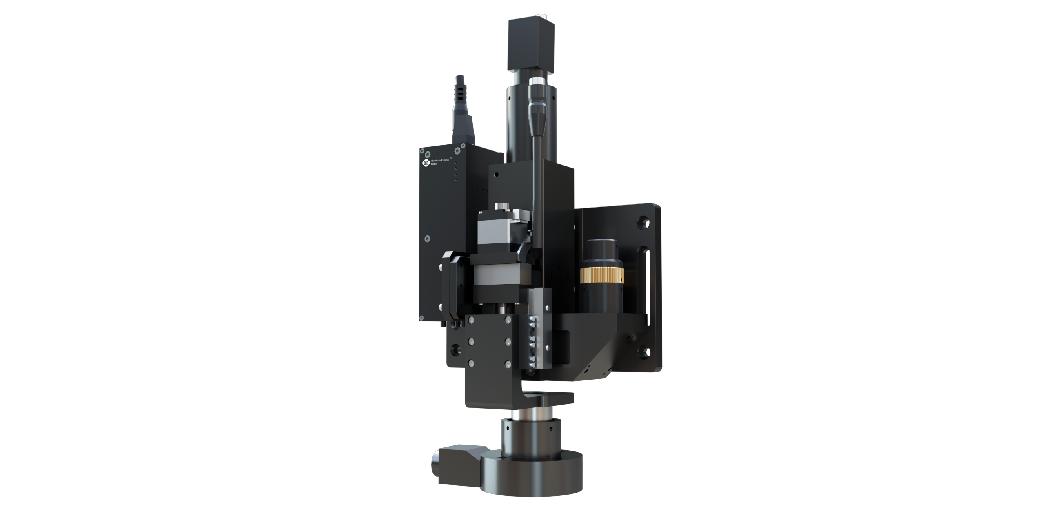

圖：OLED面板均勻度修復-慕藤光圖像對焦視覺方案



圖片

檢測效果



圖片

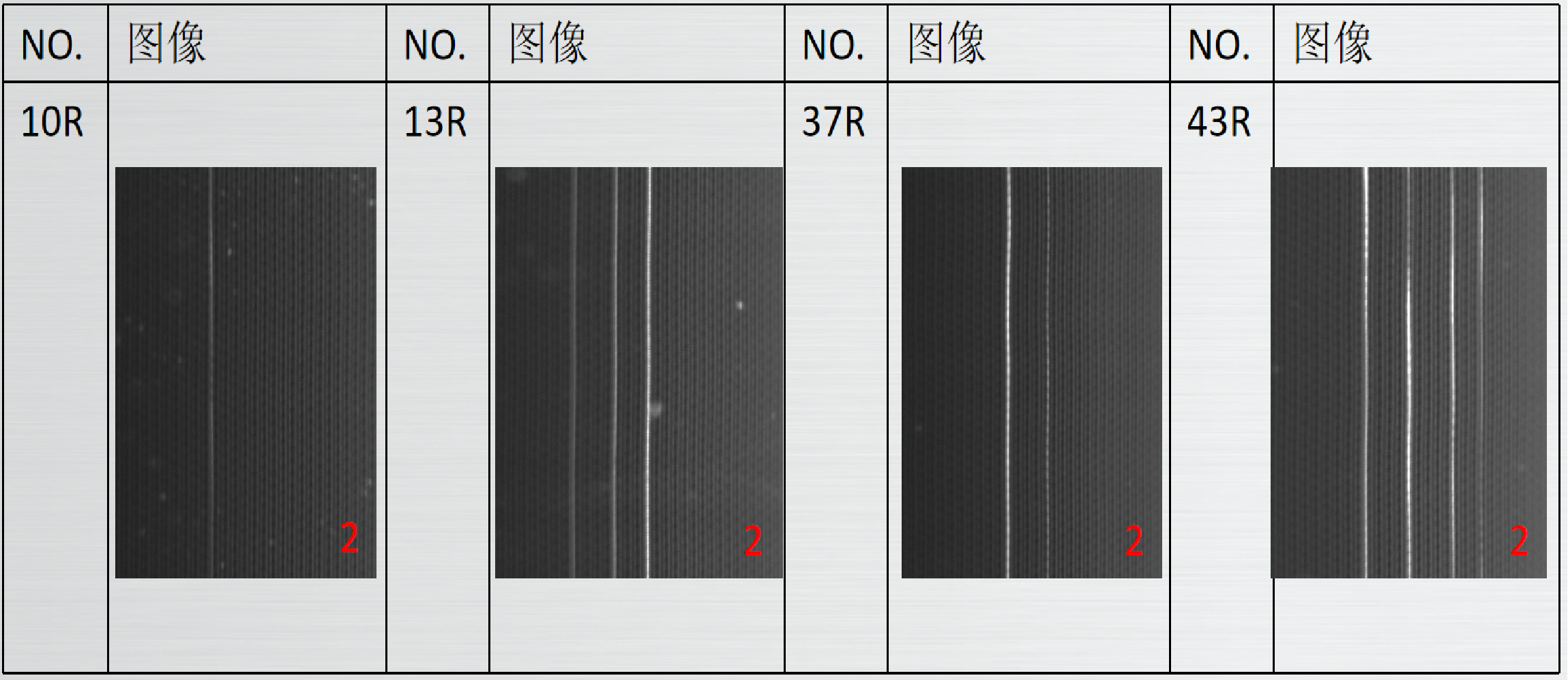

圖：OLED柔性面板均勻度檢測圖



圖片

產品參數


圖片
